汇多物联-机架式安防运维集中电源的由来

时间:2022-08-30 16:21:44 作者:汇多物联 点击:

机架式安防运维集中电源的由来

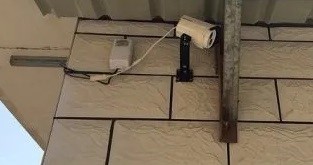

安防视频监控系统中的摄像机在安装时,如果是分散布置,一般施工比较简单,一根220V的电源线连接较小的电源适配器就可以给摄像机供电。

汇多物联-机架式安防运维集中电源

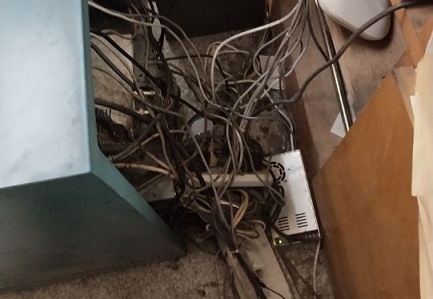

监控摄像机集中布设的时候使用几百瓦的开关电源,输出端子上接出较多的电源连接线,分别为不同的监控摄像机进行供电。

汇多物联-机架式安防运维集中电源

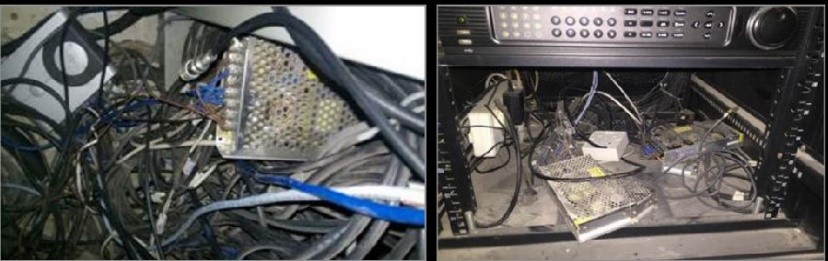

不同的企业对开关电源的选择不同,导致很多的开关电源直接暴露在外面,不但影响美观,同时更重要的是安全性大大降低,多个设备的取电线都接在开关电源的一个接线端子上,一个负载设备短路就会让接线端子上所有相连设备的供电都出现问题。同时有些开关电源虚标功率,负载的摄像机打开红外功能后功耗增加,很容易造成开关电源超载烧坏起火。


智能安防运维践行者

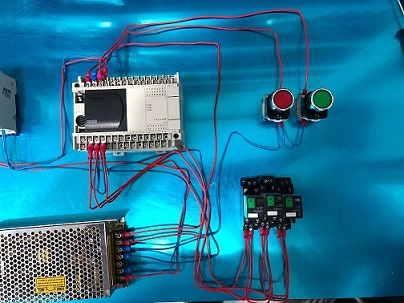

开关电源加块接口板再固定到箱子里,就可以组成“开关电源箱”方案。这种方案的好处是对开关电源进行了外部防护,但安装和布线都不美观,封闭空间也导致开关电源散热问题更加严峻。开关电源箱核心构件的接口板,多数厂家仅是实现了共连共通,并不能避免一路短路全部短路的极端状况。受成本、定位的限制,防雷、隔离等技术措施均没有考虑,实质上技术进步并不明显。

开关电源箱的应用主场景并不是商业用、工业用。它在要求不严格的弱场景内,还是有一定性价比优势的。但难以应对规模商用、工业用等场景需求。路数较少的民用弱场景要求可能不复杂,但商用、工业用场景要考虑的因素很多。

能否根据机房、标准机柜等室内场景研发独特的安全产品呢?答案是肯定的,机架式多路安防运维电源应运而生。

多路安防运维电源首先要做外形的改变,使用19英寸标准宽度,以便能够安装标准机柜内,也方便使用配线架进行出线的规范布设。更要在技术上实现诸多创新、针对性改变。

1、多路输出。每路要做限流,避免其中一路功率过大,而其他路数功率不足。

2、各路又要保证足安足流。电路板上的走线要足够宽,必要时走线可开窗浸锡加粗。标准铜厚35um的情况下,过2A电流,理论线宽0.8mm,安全线宽1.5mm,经验线宽可能要做到2mm。具体要结合考虑布线长度引起截流等因素。地线的布线宽度更要大于正极------

3、各路相对独立。某路故障、短路不至于影响其他支路,且排除故障后自行恢复,不需要更换保险丝等元件。

4、每一路电源输出端均要做防接反的设计,线材正负极接反后自动断路、无电输出,以保护多路安防运维电源在误操作的情况下不被损坏。

5、出入口可考虑做防雷设计。室外高处安装摄像机遭遇雷击的情况经常会发生,如果多路安防电源连接的摄像机均为室内安装,防雷设计的需求强度可不做考虑。

6、机壳防腐。设备使用的年限较久,设备较重,适宜采用镀锌钢板制作。

7、考虑散热。设备在封闭机柜内安装,必须要考虑散热问题,必要时应采用静音风扇进行散热。如果采用温度传感器探测机壳内的实际温度,从而与风扇实现联动就能更好地延长风扇寿命。

还有其他一些技术特点和区别,我们会在下一篇专题聊。机架式多路安防运维电源与开关电源集中连接、开关电源箱的设计方案之间有较大的区别。最主要的技术进步来自于接口板设计与产品综合设计。产品的成熟度更多来自于设计师的经验,而不一定是技术难度。对于非专业的电源工程师、硬件工程师在设计方面有较大的困难。当打开一台机架集中电源的外壳,看到里面输出接线端子后面的电路走线,大大小小窄窄细细的各不相同,电路板上的元器件也相对较少,这样的情况很难让企业信服。

机架电源实际上在基站机柜等场景内使用较多,只不过并不广为人知。为了响应安防市场的需求,河北汇多物联科技有限公司等企业推出的一系列机架式多路安防电源,填补了安防市场的空白,刚好解决了安防领域特定场景下集中供电的难题。

电源属于实用器,还是要甩掉华丽外表,从实用的角度去衡量产品设计。下篇我们讨论讨论多路安防电源如何进行选型。
